最全的樓宇對講系統基礎知識介紹
發布時間：2022-04-22 ｜ 作者：安居樂
｜ 來源：石家莊安居樂 瀏覽：
簡介：樓宇對講系統以功能齊全、性能可靠、其容量大、造型美觀、安裝使用方便而深受廣大用戶歡迎，并且也在安全生活小區中得到了廣泛的應用
什么是樓宇對講系統
樓宇對講系統是一種用于高層住宅、公寓大廈內外、戶間信息傳遞，防盜門控制和在緊急情況下住戶向樓宇值班室報警的設備。它以功能齊全、性能可靠、其容量大、造型美觀、安裝使用方便而深受廣大用戶歡迎，并且也在安全生活小區中得到了廣泛的應用。
樓宇對講系統的作用
智能樓宇對講系統把住宅樓的入口，住戶和小區物業管理部門三方面的通信包含在同一個網絡中，是防止住宅受非法入侵的重要防線，可有效保護住戶的人身和財產安全。防止閑雜人員的進入，提高住宅小區的安全等級。
樓宇對講系統的工作方式
避免非本樓人員在未經允許的情況下進入樓內，樓門平時總處于閉鎖狀態，本樓內的住戶可以用鑰匙或門禁卡等自由的出入大樓。
當有客人來訪時，客人需在樓門外的對講主機鍵盤上按出欲訪住戶的房間號，呼叫欲訪住戶的對講分機。被訪住戶的主人通過對講設備與來訪者進行雙向通話或可視通話，通過來訪者的聲音或圖像確認來訪者的身份。確認可以允許來訪者進入后，住戶的主人利用對講分機上的開鎖按鍵，控制大樓入口門上的電控門鎖打開，來訪客人方可進入樓內。來訪客人進入樓后，樓門自動閉鎖。
樓宇對講系統的組成
1. 圍墻機
也稱小區入口機、大門口機等，主要功能跟單元主機差不多，但容量比單元主機大，可以呼叫該聯網系統內任一用戶，并與被訪問呼叫的用戶通話對講，實現遙控開鎖等功能，主要體現在圍墻機的容量大上面，也可以用來替代單元主機。
一般設置在小區的入口處，多單元棟樓口等，一般都有門禁刷卡功能，可以呼叫小區內所有住戶和管理中心。
2. 單元門口主機
用于實現來訪者與住戶之間的對講通話，若是可視對講系統，則可通過門口主機上的攝像機提供來訪者的圖像。若是聯網型樓宇對講系統中的主機，則可實現與住戶家中的室內分機以及小區管理中心機之間的三方通話。一般安裝在各單元住宅門口的防盜門上或附近的墻上。
單元門口主機的分類
（1）按是否可視分類
非可視主機和可視主機
（2）按操作方式分類
直接按鍵式和數字編碼式
（3）根據實際用戶數的不同
單戶型主機：多用在別墅、倉庫、廠房等地點。
多戶型主機：主機使用在30戶以內的住戶系統中，一般用于多層住宅中。
大樓型主機：主機使用在30戶以上的住戶系統中，一般用于高層住宅中。
3. 室內分機分類
非可視分機：主要功能為接收呼叫、通話、開鎖、呼叫管理中心。
可視分機：可視分機上有一個顯示屏，除了能接收呼叫、通話、開鎖、呼叫管理中心外，還可接收主機圖像。
多功能分機：目前市場產品中分機的功能增多，主要的增值功能有：
（1）室內報警：分機內有可控制室內報警探頭的模塊，可進行針對室內探頭的設防、撤防等操作并向管理中心報警。
（2）圖像存儲：可視分機內部有圖像存儲模塊，可對主機的視頻信號進行手動及自動的存儲及回放；
（3）信息發布：分機可以接收小區物業管理中心所發布的信息。

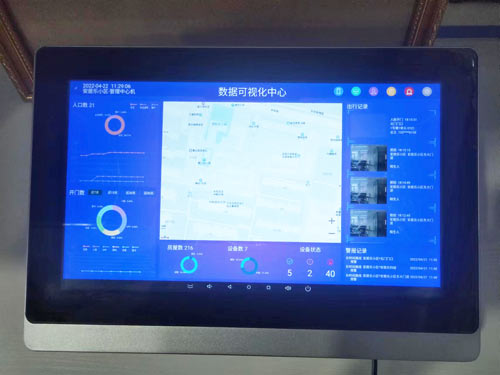

4. 小區管理中心機
簡稱管理主機，是供管理人員綜合管理，接受單元主機、室內分機的呼叫；接受各聯動報警探測器的報警求助；管理人員可以通過管理機呼叫與之相連的單元主機、室內分機；管理人員可以通過管理機監視與之相連接的單元主機門前圖像。
基本功能
（1） 接收小區內住戶呼叫信號并進行通話；
（2） 可以呼叫小區內任意住戶并進行通話；
（3） 接收各單元主機的呼叫信號并進行通話及開鎖；
（4） 監視監聽單元主機的情況。
5. 分配器
功能：統路保護、通訊信號隔離、提供室內分機使用電源。
即使某住戶的分機發生故障也不會影響其他用戶的使用，也不影響系統正常工作。
6.分支器
分支器是小區智能化管理系統的配套設備之一。一般都安裝在樓層弱電井內。它連接二級系統總線和室內機，承擔室內機的地址設置，數據傳輸，音/視頻總線管理功能，并具有入戶線短路故障的總線保護功能。
7.聯網控制器
實現對講系統的聯網，用于各單元間信號的隔離。
聯網控制器是對講系統的配套設備之一，安裝在樓道口，可連接梯口機及二級系統總線，管理并協調二級系統設備運行，從而實現呼叫、監視、報警等功能；同時連接并接收一級總線的音頻、視頻和控制信號，配合一級設備完成系統的組網，實現中心管理機或區口機與住戶的呼叫、對講、報警和門禁等功能。
8. UPS電源
樓宇對講系統采用220V交流電源供電，直流12V輸出。
它的功能主要是保持樓宇對講系統不掉電。正常情況下，處于充電的狀態。當停電的時候，UPS電源就處于給系統供電的狀態。
9. 電控鎖、電磁鎖
電控鎖的內部結構主要由電磁裝置組成。用戶只要按下室內分機上的開鎖鍵就能使電磁線圈通電，從而使電磁裝置帶動連桿動作，打開控制大門。
10. 閉門器
閉門器是一種特殊的自動閉門連桿機構。它具有調節器，可以調節加速度和作用力度，使用方便、靈活。
二、樓宇對講系統的分類
按系統規模分為：
單戶型
也稱為別墅型系統，特點：每戶一個室外主機可連帶一個或多個。
單元型
也稱單元樓對講系統，特點：?jiǎn)卧獦怯幸粋€(gè)門口控制主機，門口主機可以直接和本單元內的室內分機進行通信。
聯網型
其特點是每個單元門口主機都通過聯網器和本小區的管理中心機相連。
三、樓宇對講系統的安裝
1. 單元門口主機的安裝
門口主機的安裝暗埋盒，主要通過底盒的固定（一般有埋墻安裝、鑲門安裝等）后，再將主機的面板固定在底盒上。主機底盒根據材質不同可分為金屬底盒和塑料底盒兩種，但選用的主要原則是堅固，避免因暗裝而產生擠壓變形。
2. 室內分機的安裝
室內分機按安裝方式的不同可分為壁掛式和嵌入式分機兩種。
（1）壁掛式分機：分機安裝方式為明裝，主要通過分機底座上的螺釘固定位或者固定安裝背板與墻面進行固定后進行分機安裝。壁掛式分機安裝方便，但是分機本身突出墻面比較多，視覺效果不好。
（2）嵌入式分機：分機安裝方式為暗裝，首先將分機的預埋底盒埋墻安裝，再將分機固定在預埋底盒上。嵌入式分機安裝后與墻面基本高度一致，對于室內整體視覺效果非常好。另外由于嵌入式安裝分機有比較大的空間，可以加載比較多的擴展功能；其缺點為需要暗埋底盒，施工難度比較大，并且在安裝后不容易進行移動。
四、樓宇對講系統的接線
就目前的樓宇對講產品而言，不同的品牌、不同的企業生產的產品互不兼容，布線也不一樣，但是差異不是很大，具有一定的共性。
1. 非聯網型樓宇對講系統
非聯網型樓宇對講系統接線較為簡單。每一層的室內分機與本層的樓層平臺相連，而每層的樓層平臺之間按照手拉手的接線方式連接在一起，一樓的樓層平臺與本單元的門口主機相連。樓層平臺之間的線纜一般稱為總線，連接樓層平臺和室內分機的線纜稱為入戶線?？梢晫?duì)講系統比非可視對講系統的總線多一根視頻線纜，一般采用SYV-75-5同軸電纜作為視頻總線。
2. 聯網型樓宇對講系統
聯網型樓宇對講系統與非聯網型樓宇對講系統相比，多了聯網器與管理中心機。聯網器的主要作用是切換聯網信號與樓內信號，并起著隔離保護聯網信號與樓內信號的功能。聯網型對講系統總共有兩組總線：一組總線將本單元內所有的樓層平臺串聯起來，另一組總線將所有的聯網器串聯起來。
