如何實現智能樓宇對講與電梯聯動一體化功能
發布時間：2017-11-24 ｜ 作者：石家莊樓宇對講系
｜ 來源：安居樂樓宇對講 瀏覽：
簡介：電梯是人們?cè)谥悄軜怯顚?duì)講中最主要的搭乘工具，對電梯進行有效的安全控制和節能管理是越來越多智能小區項目所提出的迫切需求。智能樓宇對講與電梯聯動一體化解決方案使訪客在住戶許可
電梯是人們?cè)谥悄?a href="http://www.gzchenxun.cn">樓宇對講中最主要的搭乘工具，對電梯進行有效的安全控制和節能管理是越來越多智能小區項目所提出的迫切需求。智能樓宇對講與電梯聯動一體化解決方案使訪客在住戶許可的情況下，無需用卡或記住密碼，就可乘梯，且只能到達住戶所在樓層，而不能進入其他樓層，既解決了小區安全的問題，也解決了訪客用梯的問題。
本文以項目案例來介紹通過電梯控制系統結合樓宇對講系統，進行智能召喚和控制電梯，從而實現可視對講與電梯聯動控制的功能。
業主乘梯流程圖
1 項目要求
該項目要求電梯系統具備如下功能：
◆ 刷卡直達功能，即必須刷卡才能使用電梯，否則電梯所有受控樓層按鍵全部失效;
◆ 可視對講聯動功能(通信協議采集方式);
◆ 保存用梯記錄查詢報表;
◆ 設定樓層權限的功能;
◆ 消防自動脫離功能和手動脫離功能;
◆ 采用聯網方式，所有電梯控制器通過總線連接到管理計算機，令計算機與控制器能夠方便、及時地進行數據交換(即計算機能將控制器運行所必須的參數通過總線下載到控制器，并且能夠通過總線獲取各控制器的運行狀態)。
2 系統功能
智能樓宇對講與電梯聯動一體化解決方案使訪客在住戶許可的情況下，無需用卡或記住密碼，就可乘梯，且只能到達住戶所在樓層，而不能進入其他樓層，既解決了小區安全的問題，也解決了訪客用梯的問題。
訪客來訪時，通過可視對講系統與業主通信完畢后，業主按可視對講分機上的開門鍵開門;單元門打開，訪客進入，同時電梯一層外呼上行按鈕被激活，電梯根據自身的優先派梯程序?qū)⒆罱碾娞菖芍烈粚?當?shù)诫娞葸_(dá)一層并開門后，系統開放被訪層權限并開始計時等待(該時間可以設置，在該時間內訪客要去的樓層按鈕可以被激活)，使訪客可在進入轎箱后手動登記所要拜訪的樓層，而其他樓層按鈕無效。
要實現以上功能，有兩種方式可供選擇：
(1)通信協議采集方式
樓宇對講系統“電梯控制器”采集每戶對講分機的“開鎖”按鍵信號，并提供通信協議，實現樓宇對講系統與電梯樓層控制系統的通信;電梯樓層控制系統從“電梯控制器”上獲取業主的樓層信號，使該層的電梯按鈕在電梯開門后一定時間內可以被登記，訪客進入電梯后按鍵即可到達相應樓層。
(2)硬件采集方式
樓宇對講系統“電梯控制器”也可提供對應每戶對講分機的“開鎖”按鍵信號(超過12層的樓宇需增加電梯控制擴展器)，并將之以觸點信號的形式傳輸給電梯樓層控制系統的樓層信號采集器;電梯樓層控制系統獲得業主開鎖的按鍵信號，并記憶該樓層地址，使該層的電梯按鈕在電梯到達一樓并開門后，在一定時間內可以被激活，訪客按鍵即可到達相應的樓層。
3 系統工作流程

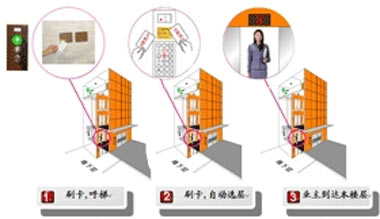

業主乘梯流程(如圖1所示)如下：
◆ 業主刷卡呼梯;
◆ 用戶進入電梯刷卡后，電梯根據卡內權限自動選層(無權限的樓層按鈕無法激活)，關閉梯門，上行;
◆ 到達對應樓層后，梯門打開，用戶進入該樓層。
